Energieeffiziente LED-Flutlichtanlagen verlängern den Spielspaß bis in die Dunkelheit. Richtig geplant, sorgen Flutlichtsysteme für die perfekte Beleuchtung im Tennis, so dass Ihre Mitglieder die Tennisplätze schon im Frühling, bis in den späten Herbst, ausgiebig nutzen können.
Flutlichtanlage anfragenErleben Sie die einzigartigen und hochwertigen Flutlichtkonzepte der elumico GmbH für unseren Lieblingssport: TENNIS! Wir achten bei unseren Flutlichtkonzepten auf eine hohe Qualität, so dass sie als Betreiber planerische und rechtliche Sicherheit und viele Jahrzehnte Spaß an Ihrer Tennisplatzbeleuchtung haben
Alle relevanten Normen werden erfüllt
gegenüber herkömmlichen Systemen
Kein störendes Licht für Natur und Nachbarschaft
Hochwertige Systeme und Komponenten
Unsere Leuchten bewähren sich bundesweit
Tennisplätze und Flutlichtanlagen unterliegen baulichen und normativen Anforderungen die beim Neubau oder der Sanierung eingehalten werden müssen. Die elumico GmbH berätSie gerne über alle Flutlichtoptionen für Ihren Tennisplatz, erstellt eine individuelle Lichtberechnung, berät zu Fördermöglichkeiten und bietet Ihnen auch die Installation an.
Die Landesbauordnung BauO NW legt fest, ob ein Vorhaben zur Erstellung einer Flutlichtanlage dem Baurecht unterliegt, wir erstellen eine baurechtlich unbedenkliche Flutlichtanlage
Um das Spielerlebnis sicher zu gestalten, müssen die Positionen der Lichtmaste den nach ITF- und DTB- bemessenen Auslaufzonen entsprechen
Die Lichtmaste, Traversen und Fundamente müssen auf individuelle Windlasten, Leuchtenanzahlen und Leuchtengewichte ausgelegt sein

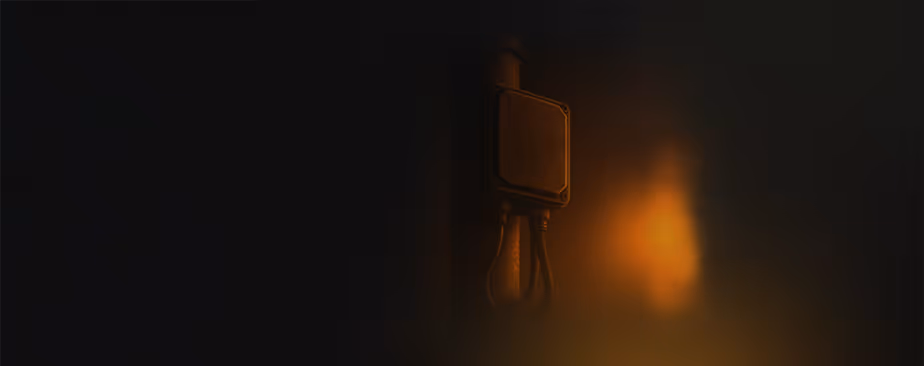

Die Auslegung der Anlage und die Zuleitungen, unterliegen Normen wie „Beleuchtungsanlagen im Freien" nach DIN VDE 0100-714
Flutlichtanlagen sind so zu erbauen und zu betreiben (nicht nach 22 Uhr), dass schädliche Umwelteinwirkungen durch Licht (Lichtemission) verhindert werden (BImSchG) und LANUV-Info 42
Lichtplanungen nach DIN EN 12193:2019-07 sollten eine gleichmäßige Beleuchtung der Hautfläche (PA) „Spielfläche" und darüber hinaus der Gesamtfläche (TA) sicherstellen
Die Beleuchtungsstärke der Spielklassen sind in der DIN EN 12193:2019-07 verbindlich, neben weiteren Güteanforderungen zur Farbwiedergabe der Lampen und zu den Referenzflächen und Berechnungs- bzw. Messpunkten, festgelegt

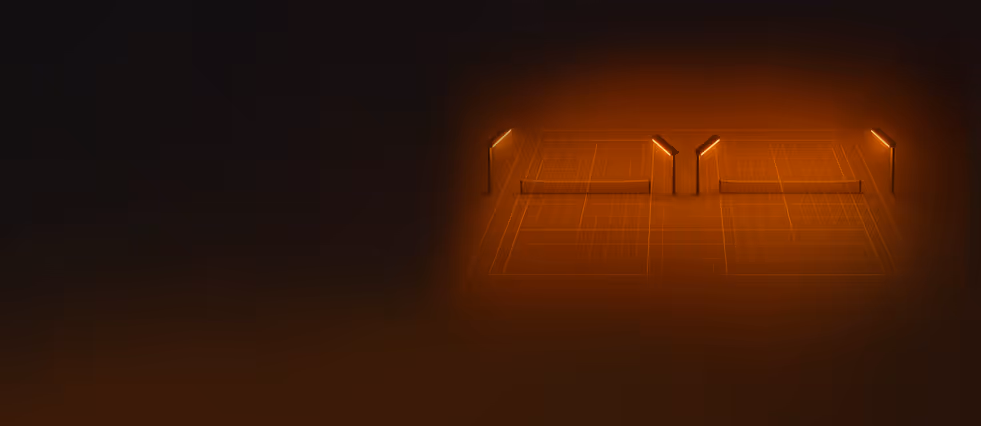

Eine hohe Gleichmäßigkeit der Lichtverteilung (U0) nach DIN EN 12193 garantiert schattenfreie Tennisspiele bis in die Randbereiche, hier erreichen wir bis zu 85% Gleichmäßigkeit
Die Bewertung der direkten Blendung GR nach DIN EN 12193 kommt zustande durch zu niedrig oder ungünstig im Blickfeld positionierte Lichtpunkte und wird durch eine sorgfältige und individuelle Planung reduziert

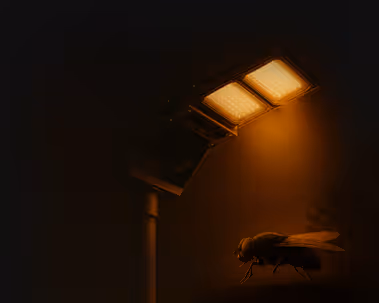

Die Lichtfarbe und die Farbwiedergabe CRI (Ra) sollte im Einklang zu den Studien zur Tier- und Insektenfreundlichkeit geplant werden und im warm-weißen bis neutral-weißen Spektrum liegen.

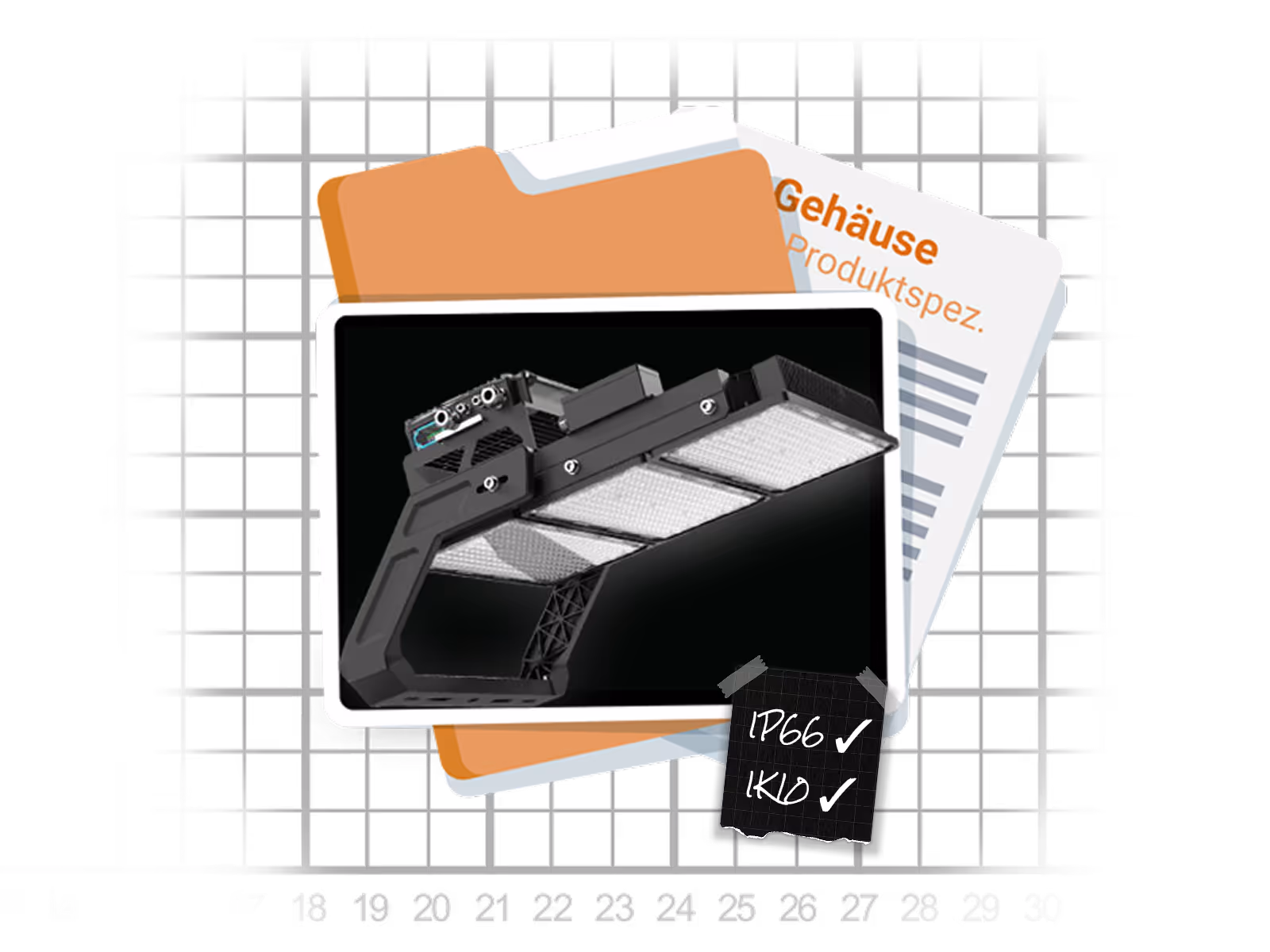

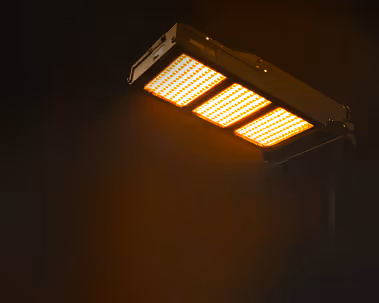

Unsere Aluminiumgehäuse mit Edelstahlhalterungen verfügen über die Wasser- und Staubschutzklasse IP66 und dem Stoßfestigkeitsgrad IK10 und verfügen darüber hinaus über eine witterungsbeständige Spezialbeschichtung
Unsere Lichttechnik verwendet zum einen hocheffiziente (bis 180lm/W) LED-Chips sowie den besten auf dem Markt verfügbaren Konverter (MEAN WELL und INVENTRONICS), die unsere Flutlichter zu einem echten Dauerbrenner machen
Unsere speziellen asymmetrischen Optiken machen es erst möglich, eine hochwertige Flutlichtanlage zu errichten, die alle Anforderungen an die Blendfreiheit, die Gleichmäßigkeit und die Lichtemissionen erfüllt

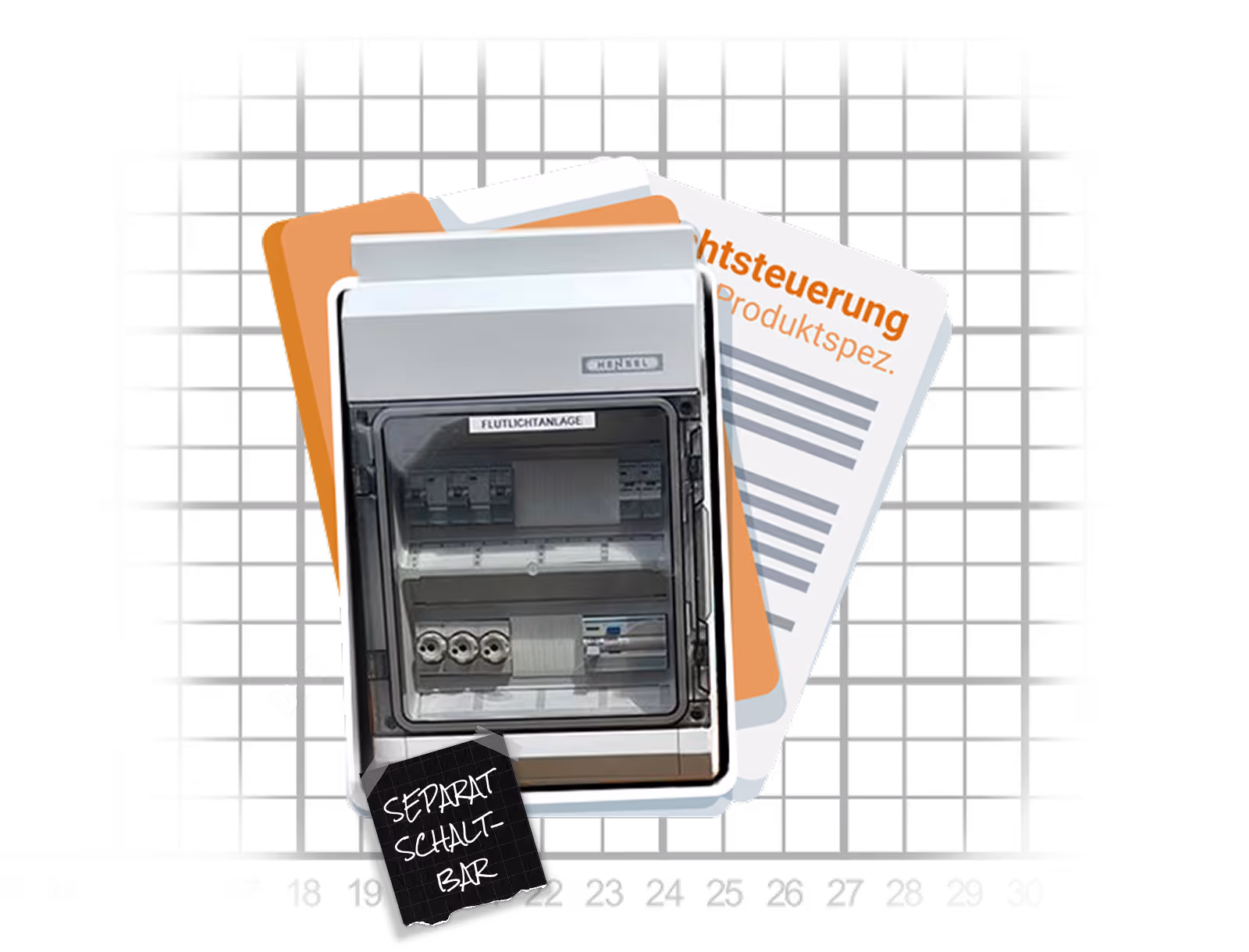

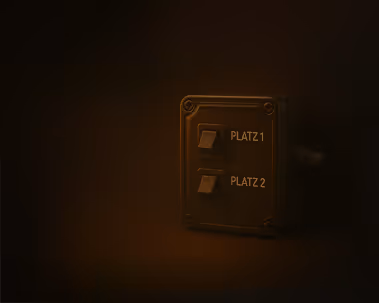

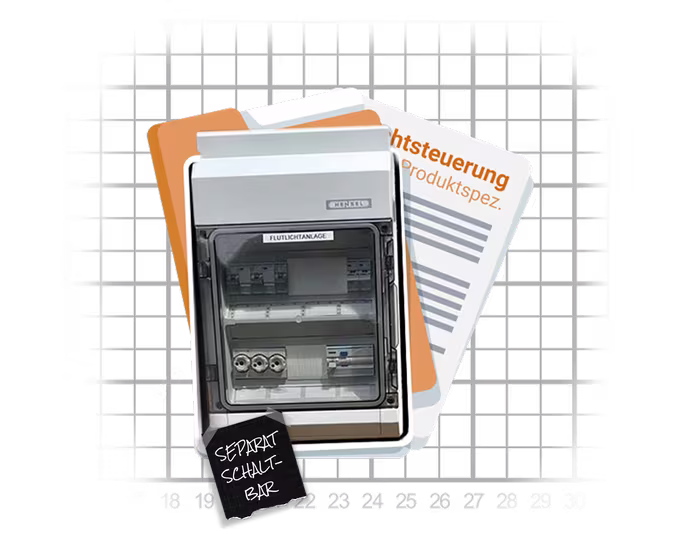

Unsere Flutlichtanlagen können per Taster am Platz, dimmbar oder auch intelligent gesteuert werden. Durch Protokolle wie DALI, ZIGBEE und 1–10V kann die Beleuchtung zeitabhängig oder mit verschiedenen Lichtszenarien wie Trainings- und Wettkampfbeleuchtung programmiert werden

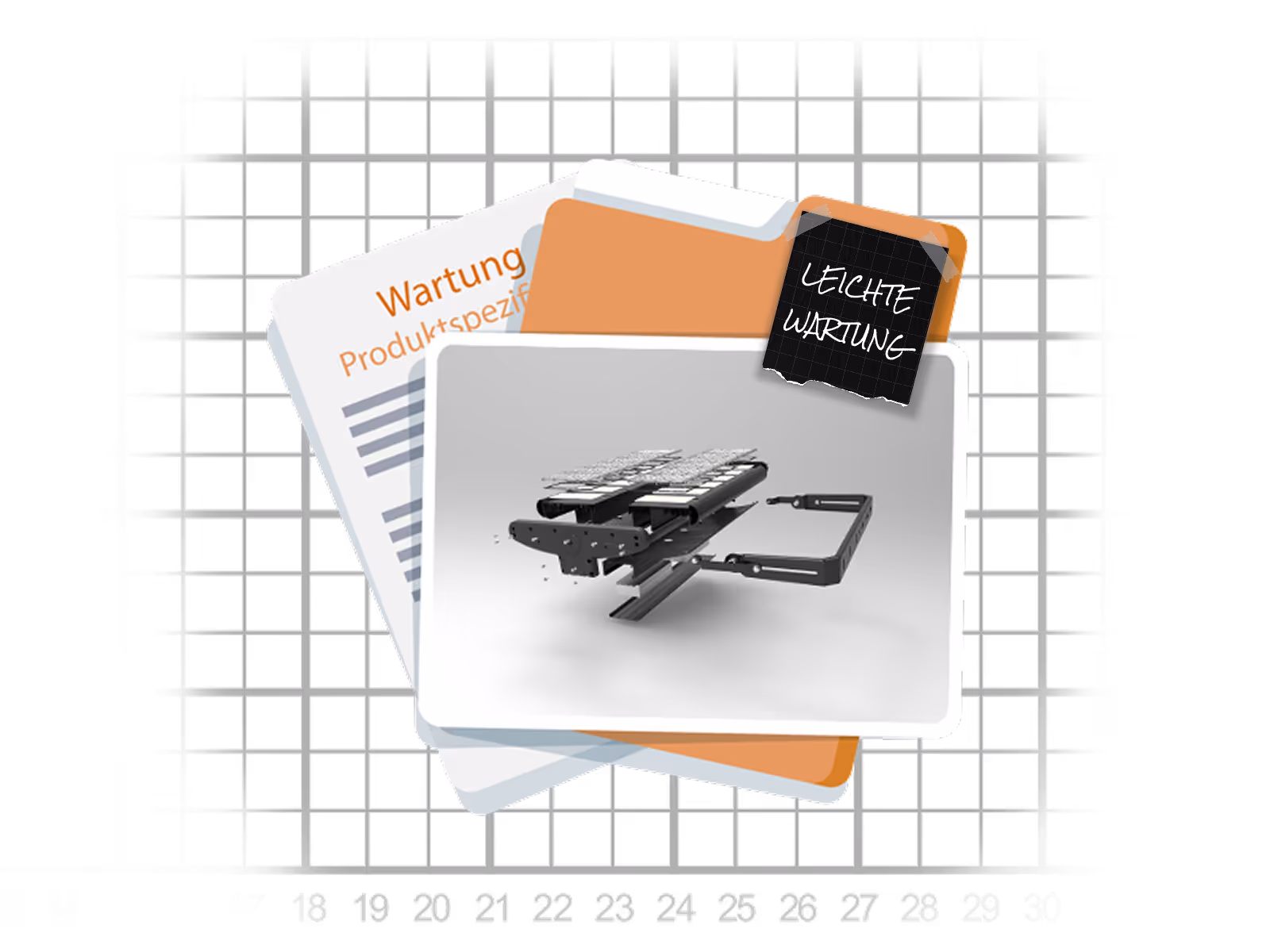

Durch eine modulare Bauweise können bei einem Defekt einfach die Leuchtmodule ausgetauscht werden. Der marktübliche Konverter kann in einen Kasten am Mast platziert werden, so dass ein Austausch auch nach Jahrzehnten problemlos möglich ist.
Ob die Neukonzeption einer Tennis Flutlichtanlage oder die Sanierung von bestehenden Tennis-Flutlichtanlagen mit herkömmlichen HQI/HQL Leuchten auf LED- Leuchten, die elumico GmbH findet die für Ihre Gegebenheiten beste und wirtschaftlichste Lösung. Von der Planung bis zur Installation – wir begleiten Sie zur perfekten Beleuchtung.
Einhaltung der Landesbauordnung
BauO NW

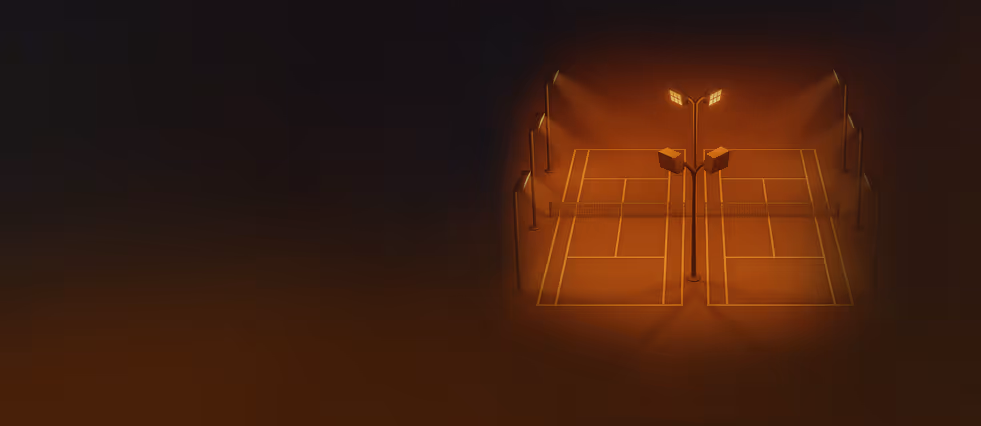

4 Maste je 10 Meter mit individuell berechneter Verteilung und Statik
Neue Zuleitungen, separat schaltbar
ULR=0% (upwards light ratio)
0% aufwärtsgerichtetes Licht
Einhaltung von Normen an Lichtfarbe und Lichtemissionen
Berechnete Idealverteilung der Maste
83% (U0=0.83) bedeutet eine gleichmäßige Ausleuchtung (350lx) bis in die Randbereiche

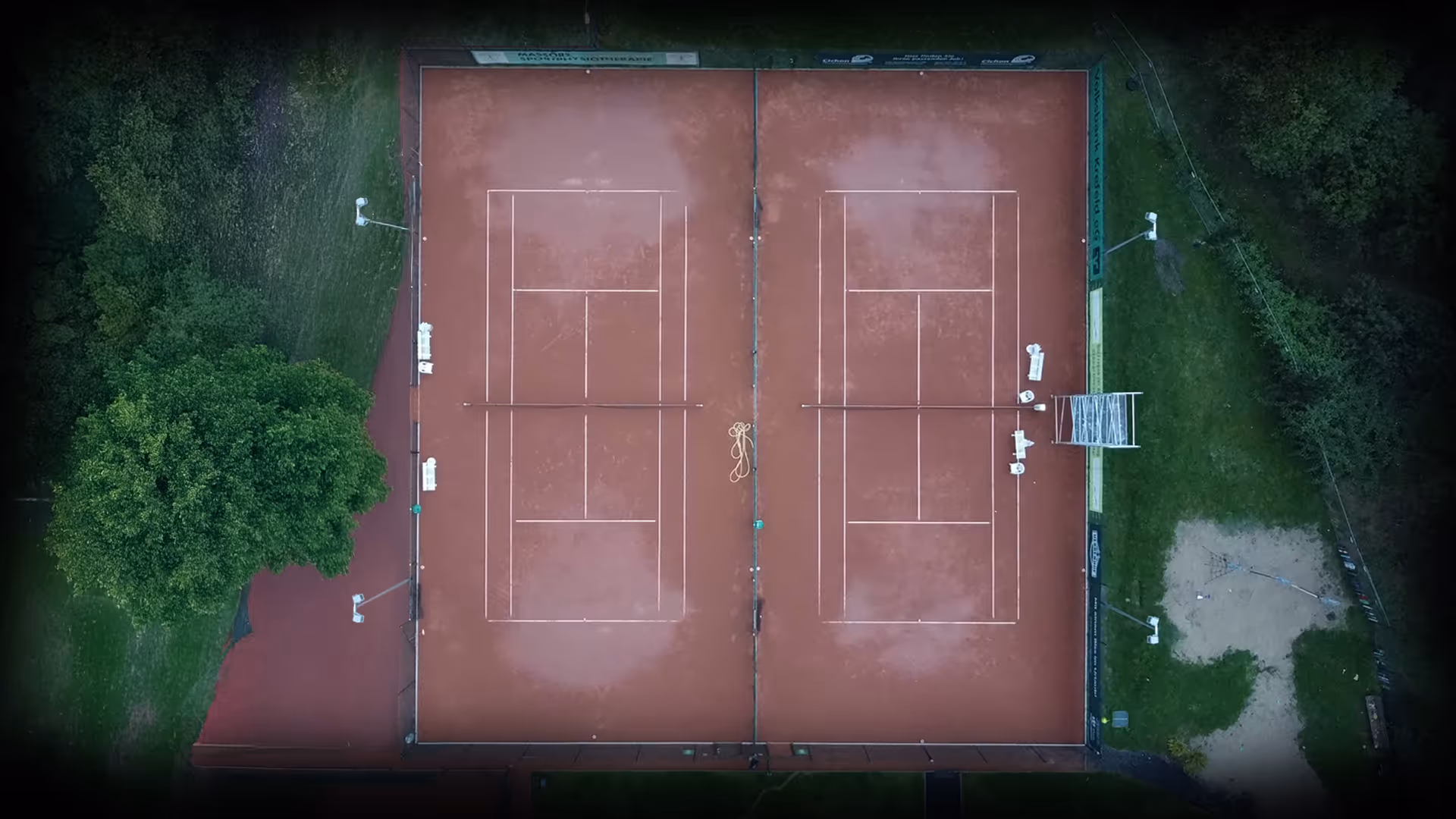

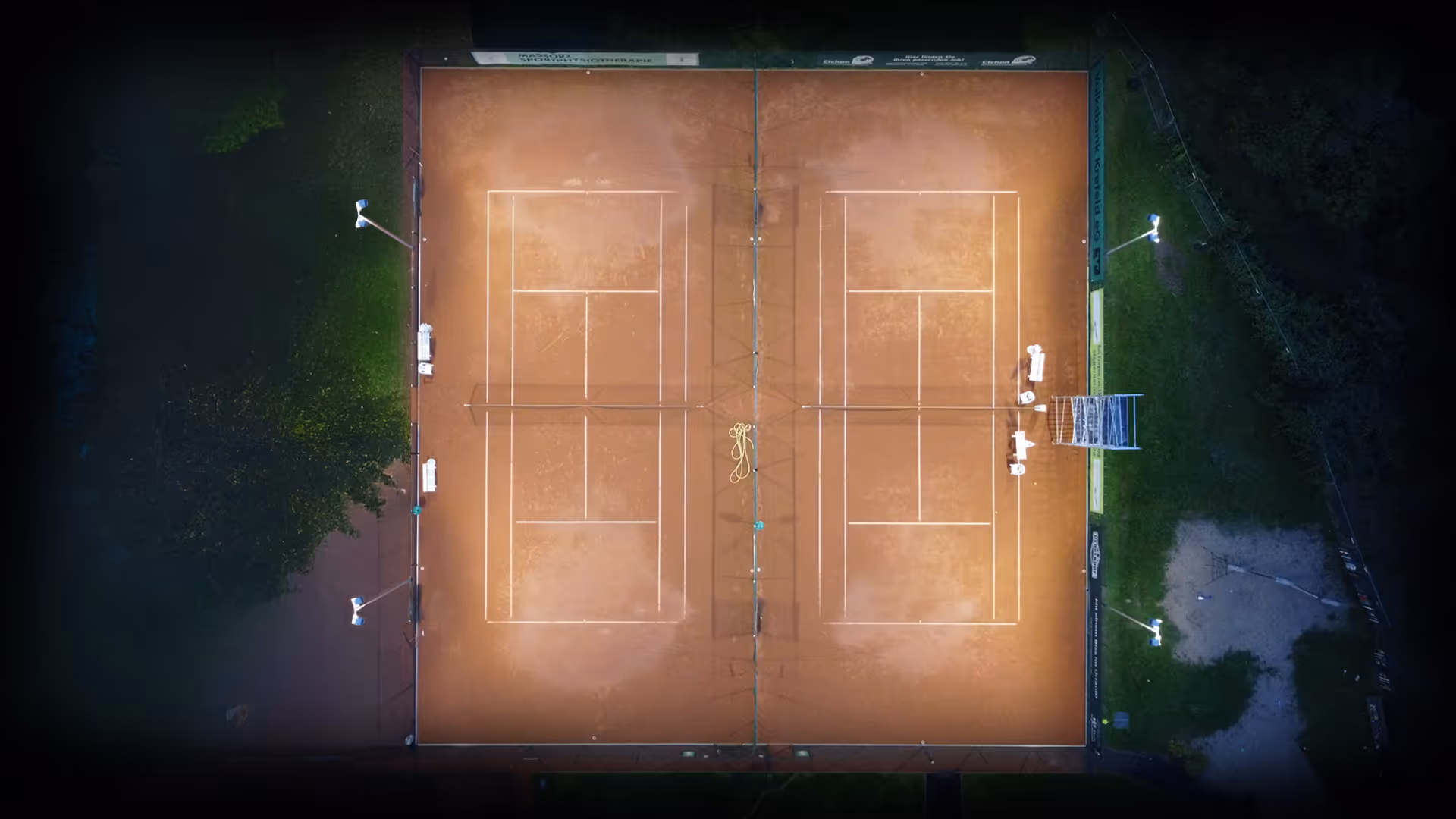

Doppelplatz 36x36m
Die Positionen der Lichtmaste werden nach den ITF und DTB bemessenen Auslaufzonen berechnet
IP65 / IK10
witterungsbeständige Lackierung
Hochwertige Komponenten
asymmetrisch engstrahlende Optiken
Jeder Platz separat auf Klasse 1 schaltbar
Einhaltung der Landesbauordnung
BauO NW

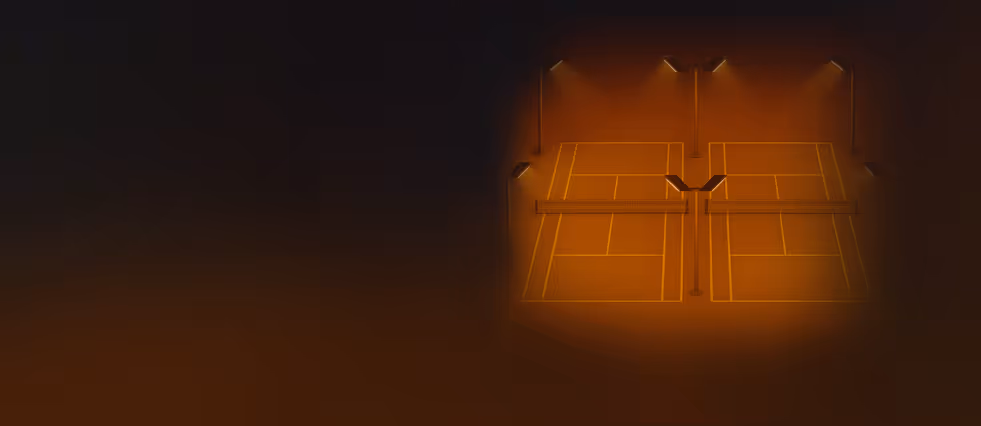

8 Maste je 10m - individuell berechnete Statik und entsprechende Verteilung
Neue Zuleitungen, separat schaltbar
ULR=0% (upwards light ratio)
aufwärtsgerichtetes Licht vermeiden
Einhaltung von Regeln an Lichtfarbe und Lichtemissionen
Ideale Ausleuchtung des Platzes mit individuell berechneten Mastpositionen und modernster Technik
83% (U0=0.83) bedeutet eine gleichmäßige Ausleuchtung (350lx) bis in die Randbereiche
Doppelplatz 36x36m
Die Positionen der Lichtmaste werden nach den ITF und DTB bemessenen Auslaufzonen berechnet
IP65 / IK10
witterungsbeständige Lackierung
Hochwertige Komponenten
asymmetrisch breitstrahlend
Jeder Platz separat auf Klasse 1 schaltbar
Einhaltung der Landesbauordnung
BauO NW

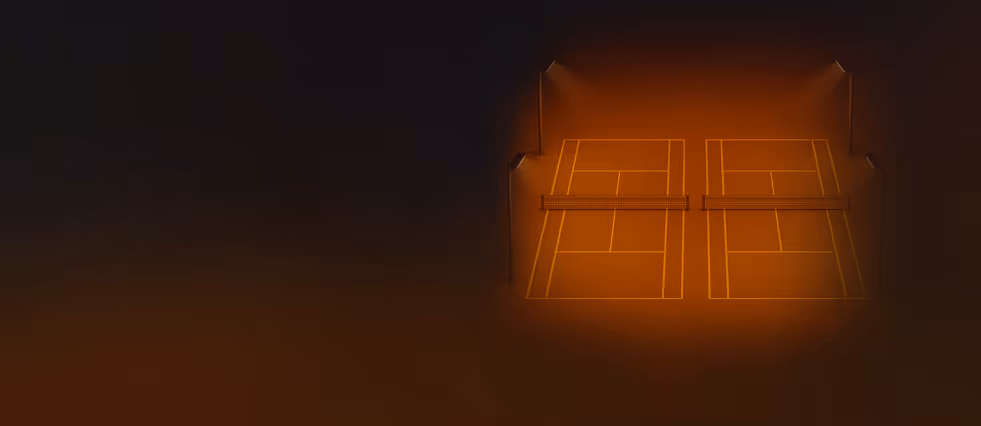

4 Maste je 7m - individuell berechnete Statik und entsprechende Verteilung
Neue Zuleitungen, separat schaltbar
ULR=0% (upwards light ratio)
aufwärtsgerichtetes Licht vermeiden
Einhaltung von Regeln an Lichtfarbe und Lichtemissionen
Ideale Ausleuchtung des Platzes mit individuell berechneten Mastpositionen und modernster Technik
75% (U0=0.75) bedeutet eine gleichmäßige Ausleuchtung (300lx) bis in die Randbereiche
Einzelplatz 18x36m
Die Positionen der Lichtmaste werden nach den ITF und DTB bemessenen Auslaufzonen berechnet
IP65 / IK10
witterungsbeständige Lackierung
Hochwertige Komponenten
asymmetrisch breitstrahlend
Jeder Platz separat auf Klasse 1 schaltbar
Arbeiten mit vorhandenen Masten
Bestandsmasten
6 bestehende Maste je 14 Meter mit Standfestigkeitsprüfung
Sanierung von bestehenden Zuleitungen
ULR=0% (upwards light ratio)
aufwärtsgerichtetes Licht vermeiden
Einhaltung von Lichtfarbe und Lichtemissionen
Gute Ausleuchtung des Platzes mit bestehenden Masten realisieren (Optiken, Lichtstärke, Winkel)
89% (U0=0.75) bedeutet eine gleichmäßige Ausleuchtung (350lx) bis in die Randbereiche

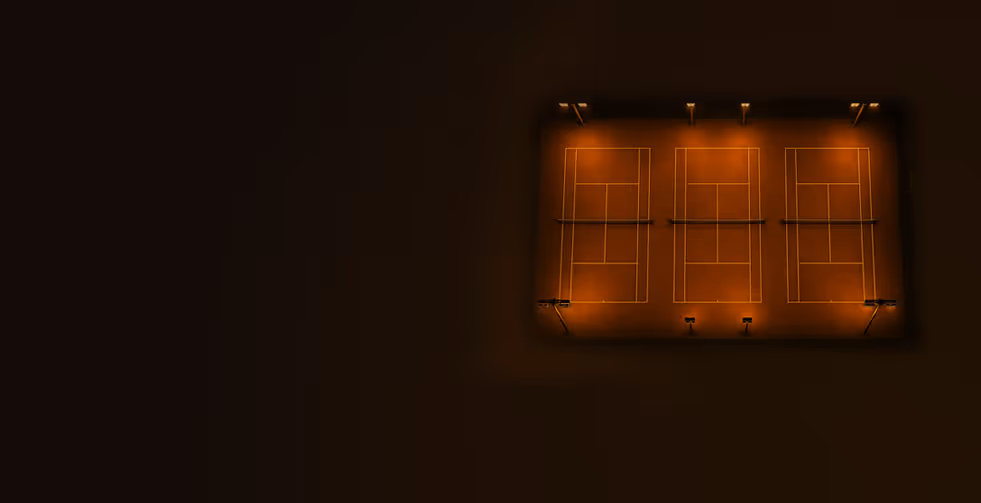

Dreierplatz 52x36m
Die Positionen der Lichtmaste werden nach den ITF und DTB bemessenen Auslaufzonen berechnet
IP65 / IK10
witterungsbeständige Lackierung
Konverter in Mastübergangsbox (einfache Austauschbarkeit)
asymmetrisch breitstrahlend
Jeder Platz separat auf Klasse 2 schaltbar
Die Wahl der optimalen LED-Tennisfluter, der Maste mit der richtigen Höhe und Auslegung, die Standfestigkeitsprüfung der Bestandsmaste und die Wahl der richtigen Lichtsteuerung ist sowohl abhängig vom benötigten Wettbewerbsniveau des Tennisplatzes als auch auf die örtlichen Gegebenheiten und die individuellen Ansprüche der Sportstättenbetreiber.

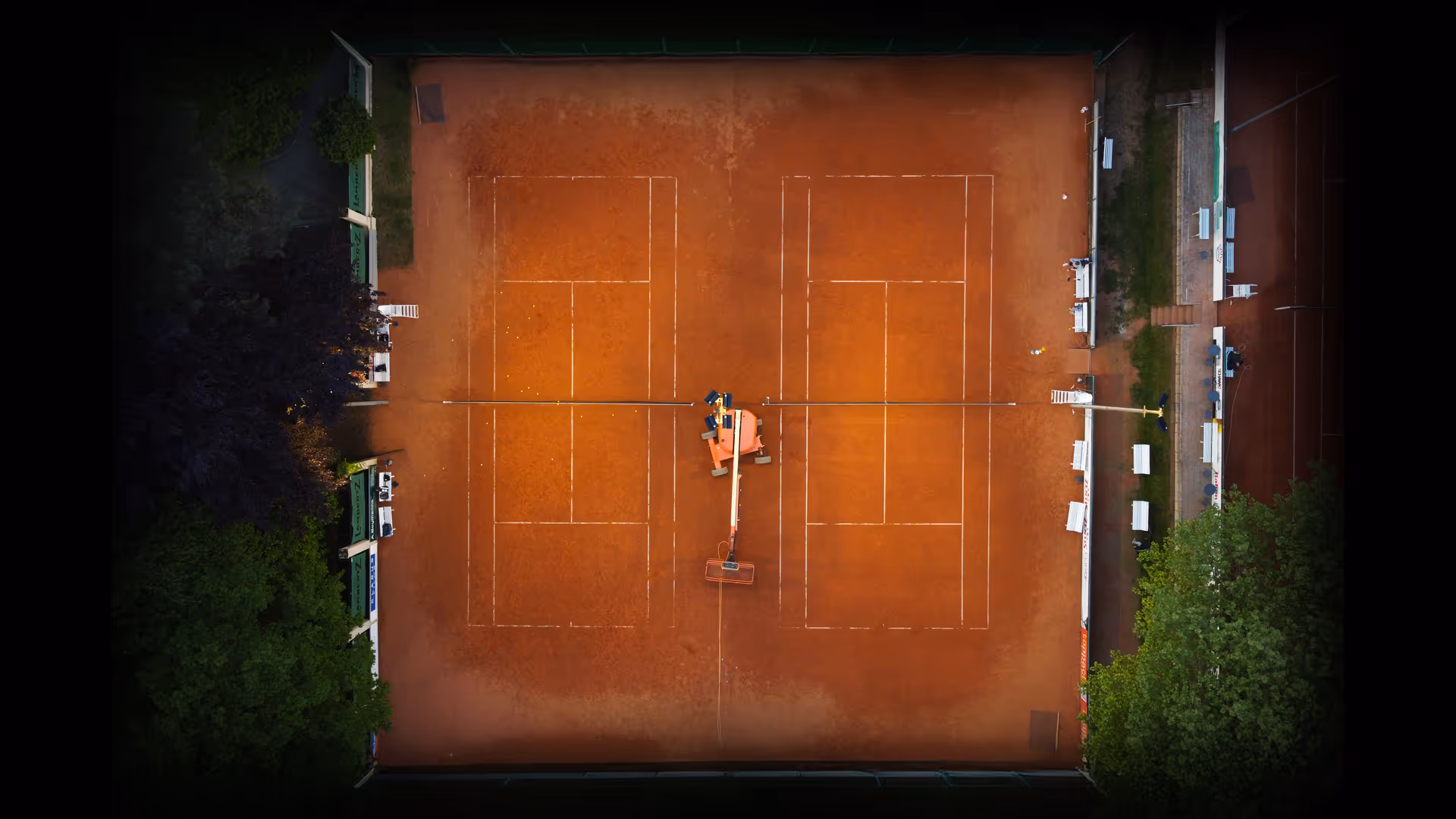

Hier finden Sie einen Überblick über realisierte Projekte mit Tennis Flutlichtsystemen von elumico. Falls Sie sich auch von uns begleiten lassen möchten, kontaktieren Sie uns gerne und wir helfen Ihnen bei der Realisation ihrer neuen Flutlichtanlage
Kontaktieren Sie uns jetzt und wir beraten Sie gerne zu Ihren ganz individuellen Anforderungen an ihre Beleuchtrungsanlage für Ihren Tennisplatz.
